В-Die Rivet Contacts

В индустрията за нова енергия, електрическо свързване и ниско{0}}напрежение на електрически уреди, In-Die Rivet контактите, с тяхната висока проводимост, отлична механична якост и стабилна прецизност на сглобяване, се превърнаха в ключови компоненти за постигане на ефективно провеждане на ток и надеждно управление на контактите. Тези компоненти се използват широко в системи като релета, DC контактори, превключватели за ниско-напрежение, електромагнитни превключватели и модули за зареждане/разреждане в нови енергийни превозни средства, осигуряващи електрическо оборудване с решения за дълъг живот, ниски загуби и ниско покачване на температурата.

Изпрати запитване

In-Die Rivet Contacts са силно интегрирани електрически контактни компоненти, които комбинират множество метални функционални части, като сребърни контакти, медни пружини и щамповани опори, чрез автоматизиран in-процес на занитване и щамповане (In-Die Riveting Technology), постигайки еднократно-формоване и еднократно-сглобяване.

За разлика от традиционния процес "първо щамповане, след това занитване", този продукт завършва щанцоването, формоването, позиционирането, занитването и инспекцията едновременно в рамките на интегрирана форма, постигайки висока консистенция на частите и ефективност на производството.

Този процес не само намалява ръчната намеса и грешките при сглобяване, но също така значително подобрява стабилността на продукта, проводимостта и надеждността на масовото производство.

Тип материал	Приложение	Технически характеристики
Мед с висока проводимост (C1100/C1020)	Динамични и статични пружини, свързващи основата	Отлична проводимост и пластичност, висока якост на умора
Сплав-на основата на сребро (AgNi, AgSnO₂, AgCdO)	Контактните краища	Стабилна устойчивост на дъга, ниско съпротивление, висока топлопроводимост
Неръждаема стомана/фосфорен бронз	Пружинна опорна конструкция	Стабилен отскок, устойчивост на износване
Сребърно покритие/калаено покритие	Защитна повърхност	Подобрена проводимост, устойчивост на корозия и устойчивост на сяра

Технически характеристики:

Контактно съпротивление толкова ниско, колкото По-малко или равно на 0,5 mΩ;

Стабилна еластична сила на възстановяване;

Висока якост на контактно свързване;

Може да издържа на високо{0}}честотно превключване и температурни колебания;

Подходящо за среди с постоянен ток с високо{0}}напрежение (DC1500V) в нови енергийни системи.

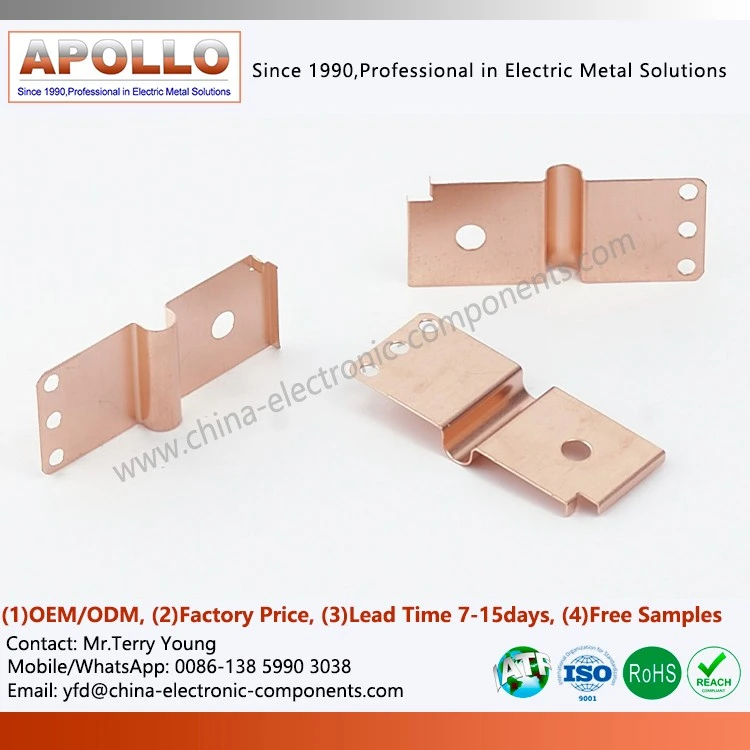

9999 Pure Copper Strip for In-Die Rivet Contacts

Детайлен дисплей: Качеството се вижда в детайлите на "Мед + нитове"

Състояние на медната повърхност	След почистване и обработка, медната повърхност е без оксидни петна и драскотини, с гладкост Ra По-малко или равно на 0,1 μm. Металографската микроскопия не разкрива примеси или пукнатини, осигурявайки стабилна проводимост.
Качество на нитове	Занитените съединения са без разхлабени нитове и деформации. Металографският-анализ на напречно сечение показва плътна връзка между решенията за свързване на електрически нитове и медта (без пропуски). Изпитването на опън показва якост на свързване, по-голяма или равна на 25MPa.
Точност на размерите	Основните размери на движещите се и неподвижни пружини (като контактен диаметър и дебелина на пружината) се измерват с помощта на координатна измервателна машина с толеранс от ±0,015 mm. Коаксиалността между вградените занитени електрически контакти и движещите се и неподвижни пружини е по-малка или равна на 0,01 mm, което гарантира прецизно сглобяване.
Маркировка за проводимост	Всеки продукт е маркиран със степен на мед (напр. T2/TU1) и стойност на проводимост (напр. По-голямо или равно на 98IACS). Клиентите имат достъп до отчета за меден спектрален анализ на партидата и данните от теста за проводимост.
Подробности за опаковката	Анти{0}}статичните тави се използват за разделяне. Всеки компонент е индивидуално опакован-вакуумно (с вграден-десикант). Външната картонена кутия е етикетирана... Продуктът е етикетиран като „устойчив-на влага, устойчив на-натиск и анти{8}}статичен“ и се доставя с копие на сертификата за сребърен контакт с нит с медна клема и доклад за медния материал.

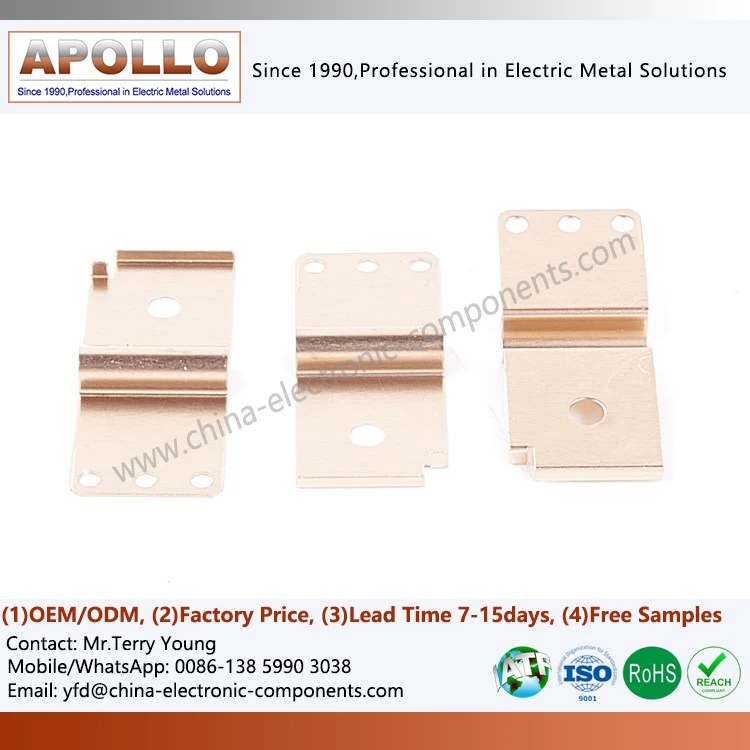

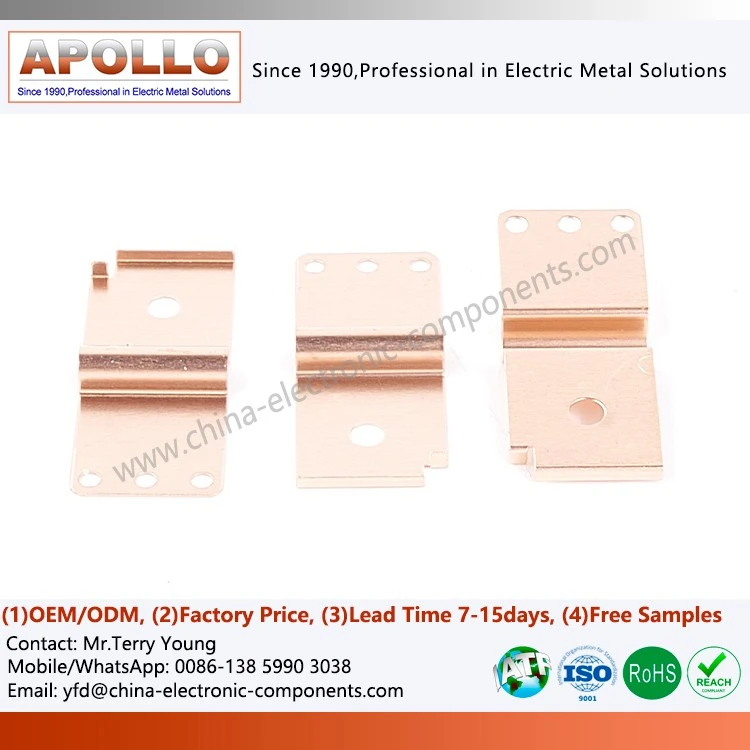

copper terminal with Silver contact

Персонализиране и възможности за обслужване

Xiamen Apollo притежава-възможности за производство на едно гише, обхващащо разработване на матрици, щамповане, занитване в-форми, защита от галванични покрития и инспекция на сглобяване. Ние можем да предоставим персонализирани решения, базирани на различни нужди на клиента, включително:

Персонализирани контактни размери и материали (AgNi, AgSnO₂, AgCdO и др.);

Персонализирана форма, дебелина и структура на пружината;

Проектиране на решение за повърхностно покритие;

Поддръжка на функционално тестване и проверка;

OEM/ODM развитие на техническото сътрудничество.

Ние се ангажираме да предоставяме на клиентите високопоследователни, високо-производителни и масово-производителни решения за електрическо свързване.
