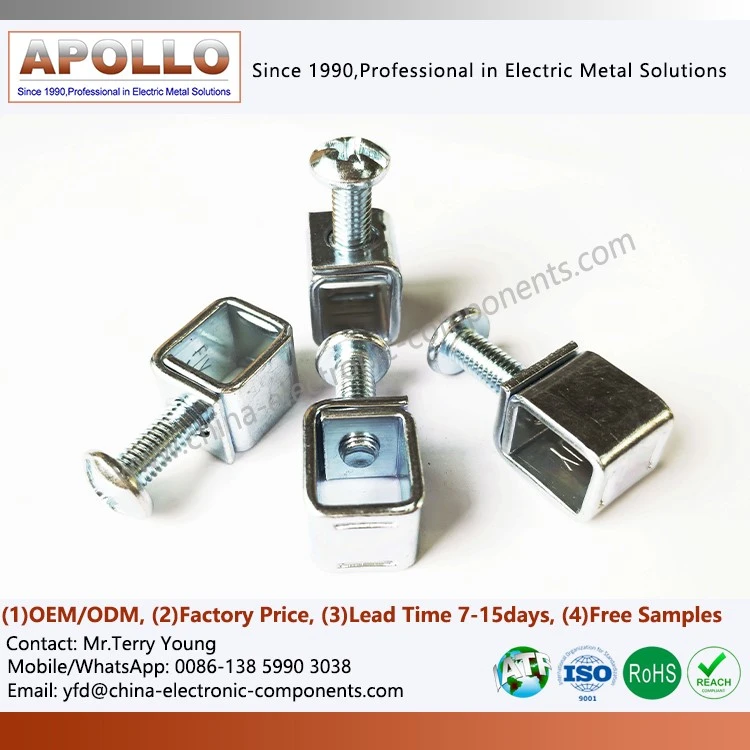

Изводи за прекъсвачи

Конструкцията „вълнообразна-контактна пружина + еластична гофрирана структура“ увеличава контактната площ между винтовия съединителен блок и изходната лента на прекъсвача с 40% в сравнение с традиционните плоски клеми. В комбинация със сребърна -повърхност (дебелина по-голяма или равна на 8 μm), контактното съпротивление остава стабилно под 50 μΩ. Дори при температури от -40 градуса (свиване) или до 85 градуса (разширяване), пружината поддържа постоянно налягане, предотвратявайки разхлабване, причинено от термично разширение и свиване, като по този начин намалява риска от прегряване.

Корпусът на клемата с винтов блок е изработен от PA66 + 30% пластмаса, подсилена със стъклени влакна, с устойчивост на температура до 125 градуса (UL 94 V-0, забавящ горенето). Външната страна е покрита с прозрачен PC изолационен щит, образуващ "двоен изолационен слой" с терминала. Пътека на утечка По-голямо или равно на 8 mm/kV, издържащо AC 3000 V/1 min без повреда. Ръбовете на щита са проектирани с отклоняващи канали за насочване на енергията на дъгата навън, предотвратявайки изгаряния на съседни компоненти.

Електрическите винтови клеми разполагат с дизайн на "ключ за позициониране + слот против -разместване", прецизно подравняващи се с монтажните отвори на изходната лента на прекъсвача. Сглобяването не изисква допълнително калибриране, което намалява времето за инсталиране до под 15 секунди. За много-полюсни клеми (като 3P и 4P), всеки полюс е цветно-кодиран (жълт/зелен/червен/син) и номериран, за да се елиминира рискът от неправилно свързване. Избрани модели поддържат "plug{10}}and-play" кримпване на проводници и са съвместими с AWG 10-2/0, намалявайки нуждата от инструменти за оголване и кримпване на място.

Повърхността на терминала с винтови уши е обработена с нано-керамично покритие, което доказа, че не е{1}}корозирало в продължение на 96 часа при тест със солен спрей (ASTM B117), което го прави подходящо за среда с висока-влажност, високо-соленост, като крайбрежна и химическа промишленост. Вътрешните проводящи компоненти са направени от 59-1 месинг (съдържание на мед по-голямо или равно на 59%), който преминава през непрекъснат процес на отгряване, за да се елиминира вътрешното напрежение и има якост на опън по-голяма или равна на 300 MPa. Структурата остана стабилна по време на изпитването на вибрации (IEC 60068-2-6, 10g/10-2000Hz), без разхлабени винтове или разхлабени спойки.

Предлагаме двойно{0}}решение: „Стандартни продукти + персонализиране“. Стандартните продукти покриват спецификациите на клемните блокове тип винтова скоба за основните марки прекъсвачи като Schneider, ABB и Siemens (напр. серия MT и серия Tmax). Услугите за персонализиране поддържат специални номинални стойности на тока (напр. високо-токови клеми над 10kA), специални-оформени структури (напр. вертикални клемни блокове) и специални сертификати (напр. CCS за морски приложения и EN 50155 за железопътни приложения). От потвърждението на заявката до доставката на мостра, времето за изпълнение е само 20 работни дни.
