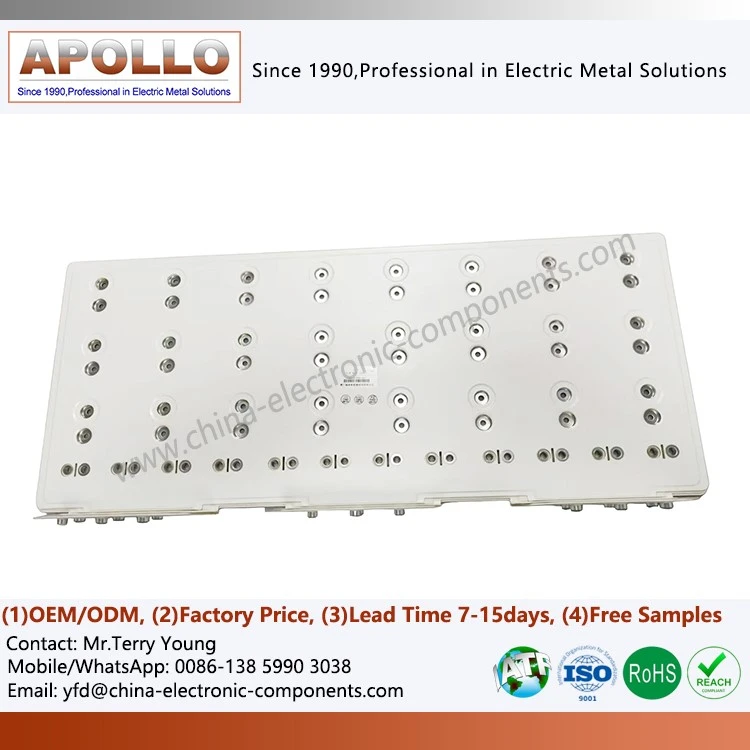

Многослойна шина
Общ преглед на продукта
Многослойната шина е планарен компонент за разпределение на ток, изграден от редуващи се слоеве от медни или алуминиеви проводници и изолация, оформени чрез горещо-пресоване. В сравнение с традиционните едно-слойни медни шини или кабелни връзки, многослойните шини предлагат превъзходни електрически характеристики и компактност, като значително намаляват индуктивността, оптимизират разпределението на тока и подобряват цялостната надеждност на системата.
Типична структура е:
Слой от меден проводник + изолационен слой + слой от меден проводник.
Многослойната структура постига равномерен електрически път и механична якост чрез прецизни процеси на ламиниране и заваряване. Всеки слой на проводника може да бъде насочен независимо според текущия дизайн на пътя на клиента, което значително подобрява системната интеграция и удобството на сглобяване.
Описание на продуктите
| Изключително{0}}ниска индуктивност и отлична равномерност на тока | Паралелната структура на ламинираната шина ефективно намалява индуктивността на веригата и паразитните ефекти, като по този начин подобрява високо{0}}честотната производителност на инверторите, IGBT модулите и DC/DC преобразувателните системи и значително намалява електромагнитните смущения (EMI). |
| Висока надеждност и механична стабилност | Използвайки процес на горещо{0}}пресовано ламиниране и включвайки изолационни филми с висока-якост (като PI, PET и PEN), слоестите шини предлагат отлична якост на натиск и термична стабилност, позволявайки дългосрочна{2}}стабилна работа при високо-напрежение, висока-температура и висока-вибрация. |
| Компактен дизайн и оптимизиране на пространството | Плоският дизайн на ламинираните инверторни шини ефективно спестява място за инсталиране, като замества множество паралелни проводници за по-чисто и организирано окабеляване на системата. Подходящ е за компактни пространства като модулни системи, електрически контролни кутии и отделения за съхранение на енергия. |
| Персонализиран структурен дизайн | Персонализираните дизайни могат да бъдат пригодени, за да отговарят на различните текущи изисквания на клиентите, нива на напрежение, монтажни пространства и методи на свързване, включително дебелина на проводника, брой слоеве, разположение на отворите и форма на клемите. |
| Отлично управление на топлината | Планарната структура улеснява разсейването на топлината. Чрез добавяне на слой за разсейване на топлината или прикрепване на топлопроводими материали може да се постигне ефективно разсейване на топлината, предотвратявайки натрупването на горещи точки и осигурявайки стабилна работа на системата. |
Материални предимства
Материали на проводника:Мед/алуминий с покритие от-мед/калай-с висока{0}}чистота
Мед с висока{0}}чистота (T2, C1100 и др.): Проводимост до 99,9% и ниско съпротивление, подходящо за приложения с висока плътност на тока.
Калай{0}}мед:Повърхностното анти{0}}обработване подобрява способността за спояване и устойчивостта на корозия.
Алуминий:Леко, икономично решение, подходящо за-чувствителни към теглото нови енергийни превозни средства или системи за съхранение на енергия.
Изолационни материали:Високо{0}}технология за ламиниране с тънък филм
Използване на високо{0}}изолационни материали като полиимид (PI), полиестер (PET) или епоксидни стъклени влакна (FR-4).
Дебелината варира от 0,1 mm до 0,5 mm, което гарантира отлична диелектрична якост и термична стабилност.
Температурната устойчивост се простира от -40 градуса до +130 градуса, осигурявайки дълготрайна работа без стареене или повреда.
Предимства на производството|Високо{0}}прецизно ламиниране и интелигентен процес на заваряване
Нашата производствена линия за разпределителен блок за захранване BusBar използва напълно автоматизирани процеси на рязане, щамповане, повърхностна обработка и ламиниране с горещо{0}}пресоване с ЦПУ, за да гарантира плоскостта и адхезията на всеки проводник и изолационен слой.
Ключов поток на процеса:
CNC прецизно заготовка: Осигурява толеранси на профила на проводника в рамките на ±0,05 mm;
Повърхностна обработка: Калайдисано или сребърно покритие се нанася върху повърхността на проводника, за да се подобри устойчивостта на окисление и заваряемостта.
Изолационно ламиниране и позициониране: Високо{0}}температурното горещо{1}}пресоване ламиниране гарантира, че всеки изолационен слой е непокътнат и без-мехурчета.
Ламиниране: Множество слоеве са ламинирани и втвърдени при постоянна температура и налягане, за да се осигури еднаква обща структура.
Заваряване и занитване: Автоматизираното лазерно/ултразвуково заваряване осигурява електрически връзки с нисък-импеданс.
Проверка на готовия продукт: 100% непрекъснатост, изпитване на издръжливост на напрежение, размери и външен вид гарантират фабрична-стандартна консистенция.
Нашата фабрика е оборудвана с напълно автоматизирано оборудване за горещо{0}}пресоване, вакуумни ламинатори, машини за измерване на координати и системи за изпитване на издържано напрежение на изолацията, за да отговори на нуждите на масовото производство наламинирани шинис различни спецификации и форми.
