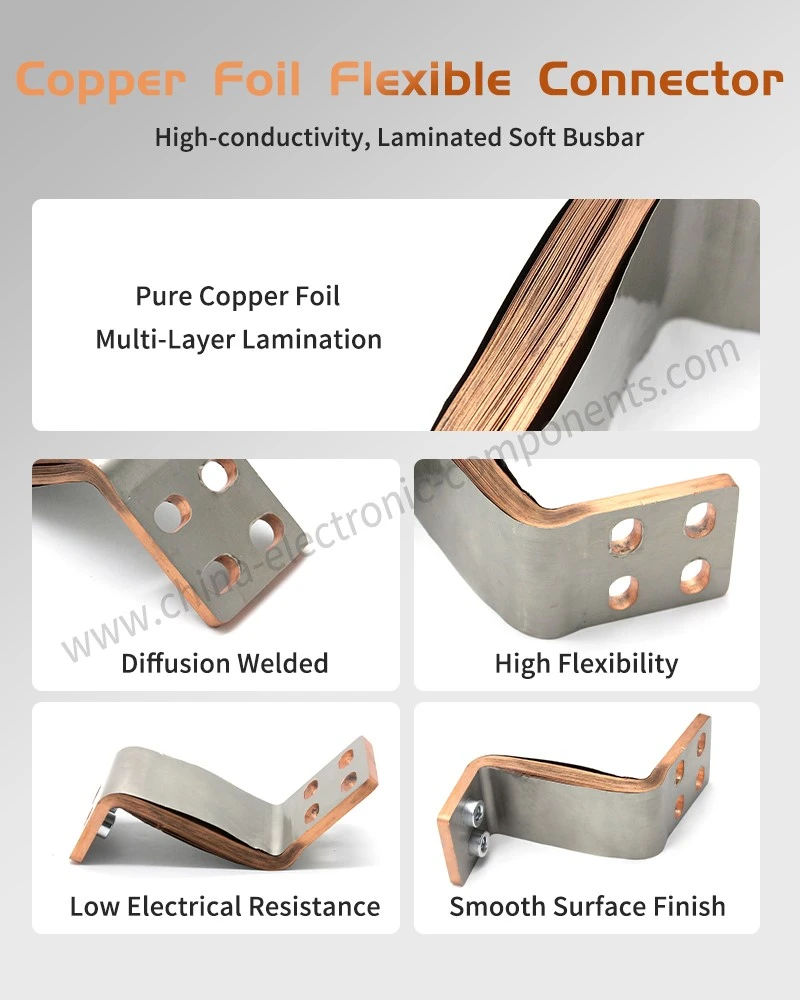

Гъвкава връзка от медно фолио
Описание на продуктите
Гъвкавата връзка с медно фолио не е традиционна твърда медна шина или плетена медна жица, а трети тип проводим интерфейс между твърди проводници и гъвкави кабели. Той постига това чрез прецизно подреждане на десетки до стотици микрон-ниво загряти медни фолиа, образувайки металургично свързани твърди проводящи клеми в двата края, като същевременно запазва способността за микро-приплъзване между слоевете фолио в средата. Това позволява огъване с нисък-импеданс и компенсация на изместване с много-степени-на-свобода в три-пространство.
Физически това е структурен-функционален компонент на електрическото свързване: той не само извършва непрекъснатото предаване на големи токове, но също така действа като „гъвкаво съединение“ в механични системи, поемайки относителни измествания, причинени от термични цикли, вибрации или толеранси на сглобяване. Продукти с малък-размер (напречни-сечения от десетки до стотици квадратни милиметри) се използват главно при серийно свързване между модули и вериги за изключване на високо-напрежение в батерийни пакети за захранване на нови енергийни превозни средства; продукти с големи-размери (напречни-сечения от хиляди квадратни милиметри) обслужват сценарии като силови трансформатори, вакуумни прекъсвачи, електродъгови пещи и токоизправителни шкафове, действайки като гъвкав високотоков-мост между неподвижни шини и движещи се части.
Класификация на приложението на продукта: прецизна адаптация в различни индустрии
1. Нови енергийни приложения за батерии (малки и усъвършенствани)
Характеристики: ограничено-пространство,-чувствителност към теглото, висока плътност на тока.
Предимства: Нашият къс гъвкав ламиниран мек конектор, чрез ултра-композити от тънко фолио, постига минимален радиус на завъртане в пространството на компактния модул на батериите, перфектно адаптирайки се към изискванията за разположение на подредени или навити клетки.
2. Електрически уреди и тежки-натоварени трансформаторни приложения (големи и стабилни)
Характеристики: Ултра-висок ток, дълъг-обхват на изместване, изключително висока термична стабилност.
Предимства: Използва се за гъвкави преходи между генератори, трансформатори и шини. Ефективно изолира мигновеното електродинамично въздействие по време на стартиране на голямо оборудване и компенсира термичното разширение и свиване на шините от медно фолио, причинени от промени в температурата на околната среда.
Технически характеристики: Сливане на-ниво на молекулярно ниво през микроскопични интерфейси

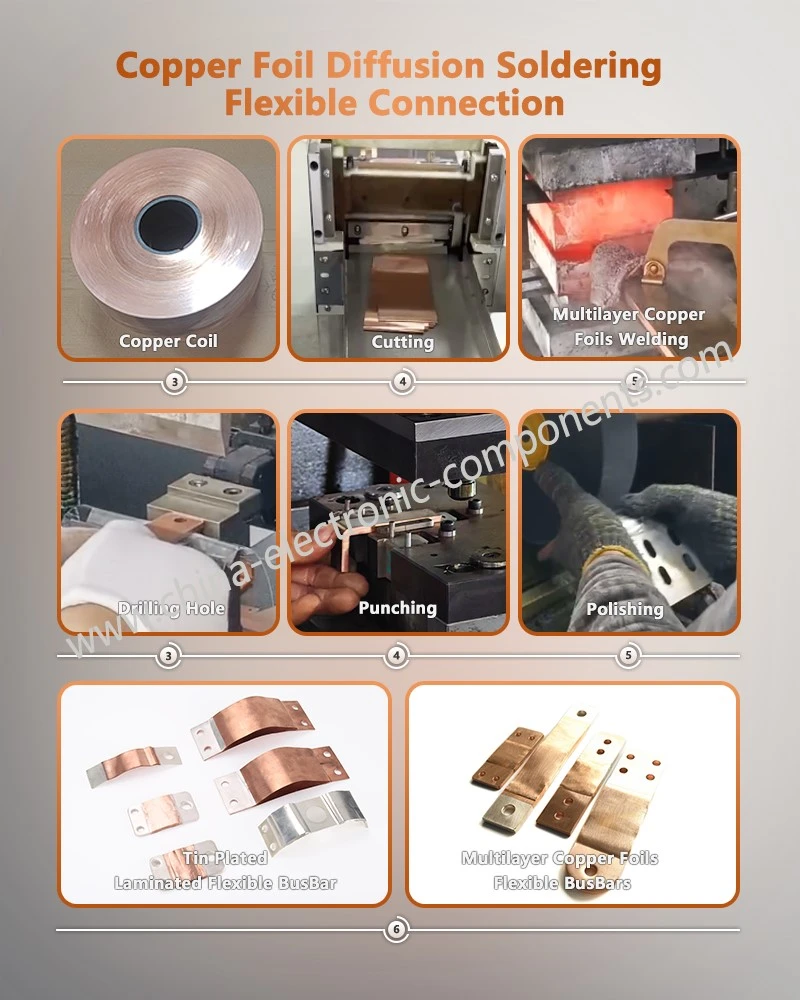

| Технология за-дифузионно заваряване на молекулярно ниво | В зоната за ламиниране на крайната-капачка използваме усъвършенствана технология за-дифузионно заваряване в твърдо състояние. Задвижвани от висока температура и налягане, атомите между слоевете медно фолио дифундират един в друг, образувайки металургична връзка без междинни фази. Това свързване не само придава макроскопична твърдост на крайната капачка, сравнима с масивна медна шина, но също така постига контактно съпротивление от нула-ома между слоевете, елиминирайки рисковете от кухини между слоевете и микро-дъгов разряд, които могат да възникнат при традиционните процеси. |
| Изключително ниско и постоянно контактно съпротивление на ниво милиом- | Благодарение на равномерното управление на термичното поле на дифузионното заваряване, крайната капачка е без пори и включвания, което прави коефициента на-пренасяне на ток на всеки слой от медно фолио близо до 100%. Общият спад на напрежението на съединителя от калайдисано фолио за електрическа батерия е изключително нисък, а кривата на повишаване на температурата е постепенна при пренасяне на непрекъснати високи токове, гарантирайки абсолютна безопасност при термично управление на системата. |
| Ултразвуково без{0}}разрушително изпитване на заварки | Всяка партида от дифузионни заварки се подлага на стриктно ултразвуково C-сканиране за прецизно количествено определяне на скоростта на спояване на заваръчния шев, като се гарантира, че няма да останат малки неслепени зони във веригата с високо-напрежение и висок-ток. |
Подробна витрина: Инженерна строгост под микроскопския спектър
Микро{0}}ограничаващо само-заключване с крайно щамповане
Преди дифузионно заваряване върху крайната повърхност се прилага микро{0}}щамповане със специфична плътност. Тези малки издатини претърпяват локализирана пластична деформация под налягане, образувайки микро-заключващ механизъм, който ефективно предотвратява приплъзване на междинния слой и неправилно подравняване по време на високо-температурна дифузия, осигурявайки идеално подравняване на заваръчните шевове.
Скосяване и пасивиране на канали за освобождаване на напрежението
В ъгловата област на R-, където свързващият край среща гъвкавата секция, малки канали за облекчаване на напрежението са проектирани за специфични работни условия. Всички дъна на жлебовете се подлагат на стриктно скосяване и пасивиране, за да се елиминират източниците на концентрация на напрежение и да се предотврати появата на пукнатини при екстремни условия на огъване.
Анти{0}}капилярно проникване с изолираща термосвиваема тръба
За приложения с батерии, термосвиваеми тръби, забавящи пламъка, могат да бъдат монтирани по избор в основата на продукта, като вътрешната стена е покрита с горещо разтопено лепило. След топлинно свиване адхезивният слой плътно се увива около дъното на конектора от медно фолио, като напълно предотвратява проникването на електролит във вътрешността през междинните слоеве поради капилярно действие и причиняване на микро-късо съединение.
Пълно покритие на ръбовете на обшивката
Процесът на галванопластика гарантира, че не само плоската повърхност, но и микроскопичните странични стени на изрязаната повърхност на медното фолио са напълно покрити, образувайки 360-градусова антикорозионна броня без слепи петна, предотвратявайки разпространението на червена ръжда, започваща от ръба на секцията.
свържете се с нас
Ние не само предоставяме стандартизираниГъвкави шини от медно фолиопродукти, но също така предлагат интегрирана инженерна поддръжка въз основа на структурата на системата на батерията на клиента, текущия дизайн и средата за инсталиране. Тази поддръжка варира от оптимизиране на решения за проводници и разработване на гъвкава структура до внедряване на масово производство, което помага на нови енергийни проекти да постигнат по-стабилна и ефективна дългосрочна-работа.
